Warum werden 2D-Barcodes in Logistik und Produktion immer wichtiger?
2D-Barcodes haben sich in den letzten Jahren von einer Nischentechnologie zu einem zentralen Baustein moderner Logistik- und Produktionsprozesse entwickelt. Während früher einfache Strichcodes zur Darstellung der Informationen ausreichten, steigen heute die Anforderungen an Datendichte, Rückverfolgbarkeit und Robustheit kontinuierlich an. 2D-Barcodes ermöglichen es, deutlich mehr Informationen auf kleinstem Raum zu speichern und zuverlässig selbst unter schwierigen Bedingungen auszulesen.
Grenzen klassischer 1D-Barcodes
1D-Barcodes (z. B. EAN oder Code 128) speichern Informationen linear. Das bringt mehrere strukturelle Einschränkungen mit sich: Die Datenmenge ist begrenzt, die Druckqualität muss hoch sein und bei Beschädigung des Codes ist ein zuverlässiges Scannen kaum noch möglich. Hinzu kommt, dass klassische Barcodes meist nur eine ID transportieren — Zusatzinformationen wie Charge oder Seriennummer sind nicht darstellbar. Gerade in automatisierten Prozessen stoßen sie dadurch schnell an ihre Grenzen.
Anforderungen moderner Logistik- und Produktionsprozesse
Digitale Lieferketten benötigen heute eindeutige Identifikation von Bauteilen und Paletten, Seriennummern, Chargen- und Zeitstempel sowie hohe Ausfallsicherheit beim Scannen — und all das nahtlos integriert in ERP-, MES- und WMS-Systeme. Diese Anforderungen lassen sich mit 2D-Barcodes und moderner Matrix Codierung effizient abdecken.
Was sind 2D-Barcodes?
2D-Barcodes sind zweidimensionale Codes, die Informationen sowohl horizontal als auch vertikal speichern. Im Gegensatz zu 1D-Codes nutzen sie eine flächenbasierte Struktur aus Punkten, Quadraten oder Modulen. Dadurch steigt die Datendichte erheblich. Typische gespeicherte Inhalte sind Artikel- und Seriennummern, Produktionsdaten, URLs oder Referenznummern sowie Prüfsummen und Steuerzeichen.

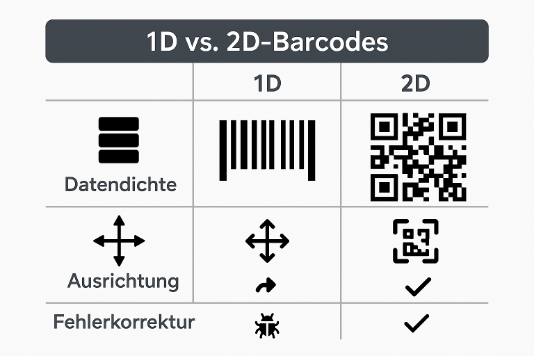

Unterschied zwischen 1D- und 2D-Barcodes
2D-Barcodes unterscheiden sich grundlegend von klassischen Strichcodes:
- Mehr Informationen auf kleiner Fläche
- Rundum-Lesbarkeit (nicht nur horizontal)
- Integrierte Fehlerkorrektur
- Bessere Lesbarkeit bei Beschädigung oder Verschmutzung
Wie funktioniert Matrix Codierung?
Was ist eine Matrix Codierung?
Die Matrix Codierung beschreibt das technische Prinzip, bei dem Daten in einer zweidimensionalen Matrix aus hellen und dunklen Modulen gespeichert werden. Jedes Modul repräsentiert Bits oder Bitgruppen. Positionierungselemente sorgen dafür, dass Scanner den Code korrekt ausrichten können. Die Matrix Codierung erlaubt hohe Informationsdichte, unterschiedliche Datenformate und redundante Speicherung zur Fehlerkorrektur.
Data Matrix, QR-Code & Co.
Zu den bekanntesten Formen der Matrix Codierung zählen:
- Data Matrix Code (DMC): Besonders verbreitet in Industrie und Produktion
- QR-Code: Häufig im Handel, Marketing und bei mobilen Anwendungen
- Aztec Code: Kompakt, oft im Ticketing
- PDF417: Streng genommen ein Stapelcode, oft im Behördenumfeld
In Logistik und Industrie haben sich vor allem 2D-Barcodes auf Basis der Data-Matrix-Technologie etabliert.
Data Matrix Code ECC200: Der heute gebräuchliche Data Matrix Standard heißt ECC200. Er nutzt Reed-Solomon-Fehlerkorrektur und erlaubt Lesbarkeit auch dann, wenn bis zu 30 % des Codes beschädigt sind. ECC200 ist die Basis für den industriellen Einsatz — und Voraussetzung für GS1-konforme Kennzeichnung.
GS1 Data Matrix: Im Logistik- und Pharmabereich ist der GS1 Data Matrix Code Standard. Er kombiniert die ECC200-Technologie mit standardisierten GS1-Anwendungskennzeichen (Application Identifiers) — für eindeutige, international lesbare Produktkennzeichnung auf Einzelteilebene. Die technische Grundlage ist in der Norm ISO/IEC 16022:2006 definiert.
Vergleich der gängigen 2D-Code-Typen
| 2D-Barcode-Typ | Typische Datenmenge | Fehlerkorrektur | Vorteile | Typische Einsatzbereiche |
|---|---|---|---|---|
| QR-Code | sehr hoch (Text, URLs, Daten) | hoch | weit verbreitet, schnell scannbar, Smartphone-fähig | Marketing, Logistik, Tracking |
| Data Matrix (DMC) | hoch auf sehr kleiner Fläche | sehr hoch (ECC200) | extrem kompakt, industriefest, DPM-fähig | Produktion, Automotive, Medizintechnik |
| PDF417 | sehr hoch (mehrzeilig) | mittel | große Datenmengen, strukturiert | Ausweise, Dokumente, Transport |
| Aztec Code | hoch | hoch | kein Ruhebereich nötig, robust | Tickets, Transport, Behördensysteme |
Hinweis: Für Logistik- und SAP-Prozesse werden besonders Data Matrix und QR-Code eingesetzt.
Wie funktionieren 2D-Barcodes technisch?
Datenstruktur und Fehlerkorrektur
2D-Barcodes kombinieren Nutzdaten mit Prüfinformationen. Durch Algorithmen zur Fehlerkorrektur (z. B. Reed-Solomon) können Daten auch dann rekonstruiert werden, wenn Teile des Codes beschädigt oder verschmutzt sind. Die Matrix Codierung ermöglicht dabei das teilweise Überlesen defekter Bereiche, eine sichere Dekodierung auch bei schlechter Druckqualität und stabilen Betrieb in rauen Umgebungen.
Lesbarkeit, Robustheit und Direktmarkierung (DPM)
Ein zentraler Vorteil von 2D-Barcodes ist ihre hohe Robustheit. Sie lassen sich aus unterschiedlichen Winkeln scannen, mit stationären oder mobilen Scannern erfassen und sind omnidirektional lesbar — eine exakte Ausrichtung ist nicht notwendig.

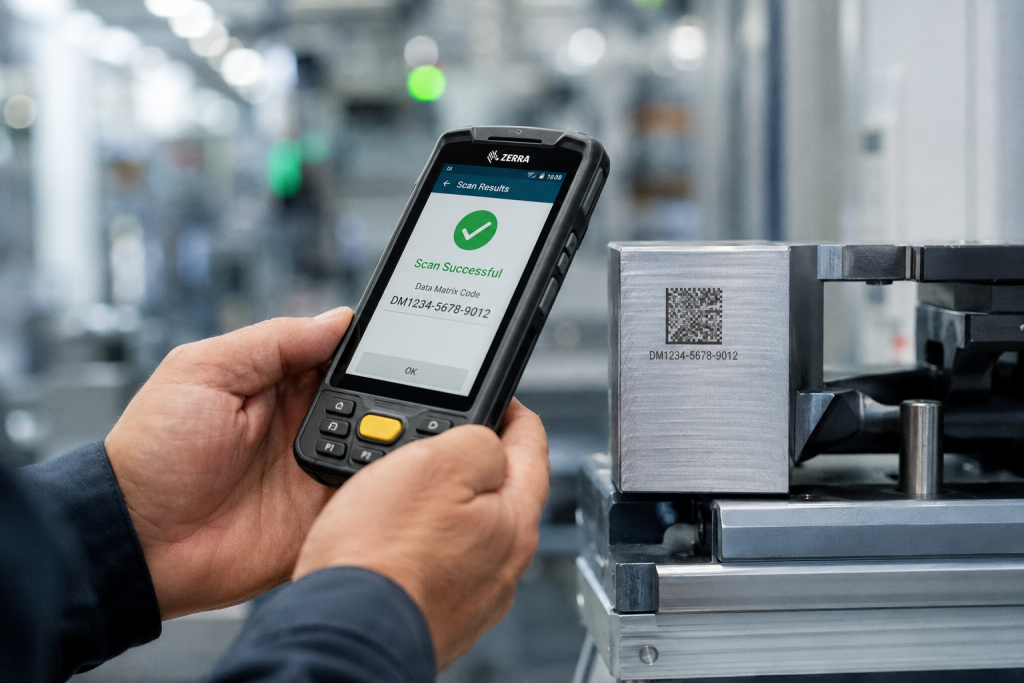

Besonders in der Metallindustrie und im Maschinenbau spielt die sogenannte Direktmarkierung (DPM — Direct Part Marking) eine zentrale Rolle. Dabei wird der Data Matrix Code nicht auf ein Etikett gedruckt, sondern direkt auf die Metalloberfläche des Bauteils aufgebracht — per Laser, Nadelprägen oder Ätzen. Der Code ist damit dauerhaft mit dem Bauteil verbunden, auch wenn Etiketten abfallen oder unleserlich werden. Das macht DPM zum Standard überall dort, wo Teile über Jahre hinweg rückverfolgbar sein müssen: Automotive, Luft- und Raumfahrt, Medizintechnik.
Welche Scanner lesen 2D-Barcodes und Data Matrix Codes?
Nicht jeder Scanner ist für 2D-Barcodes geeignet. Klassische Laserscanner lesen ausschließlich 1D-Barcodes — für Data Matrix Codes und andere 2D-Symbologien sind Imager-basierte Geräte erforderlich. Diese arbeiten mit einer Kamera statt eines Laserstrahls und können das vollständige 2D-Muster des Codes auswerten.
Stationäre Imager
Stationäre Scanner werden fest an Förderbändern, Wareneingangsschleusen oder Montagelinien montiert. Sie erfassen 2D-Barcodes automatisch im Durchlauf — ohne manuellen Scan-Vorgang. Typisch für vollautomatisierte Logistik- und Produktionsprozesse.
Mobile Handheld-Scanner
Mobile Handscanner mit 2D-Imager sind der Standard für flexible Lagerprozesse, Inventur und Warenerfassung. Sie lesen alle gängigen 1D- und 2D-Symbologien — inklusive Data Matrix, QR-Code und PDF417. Robuste Industrieversionen sind für den Dauerbetrieb in Werkshallen ausgelegt.
Industrie-Smartphones und MDE-Geräte
Mobile Datenerfassungsgeräte (MDE) und Industrie-Smartphones kombinieren Scanner-Funktionalität mit Softwareanbindung in einem Gerät. Sie lesen 2D-Barcodes und übertragen die Daten direkt in SAP, MES oder WMS — ohne manuelle Zwischenschritte. Für Prozesse in der Fertigung, im Lager und auf dem Shopfloor sind sie heute die meistgenutzte Scanner-Klasse.
Kamerabasierte Vision-Systeme
Für die Direktmarkierung (DPM) auf Metall reichen Standard-Imager oft nicht aus. Kamerabasierte Vision-Systeme mit spezieller Beleuchtung (Polarisationsfilter, Ringlicht) können auch schlecht kontrastierende, geätzte oder genadelte Data Matrix Codes auf glänzenden Oberflächen zuverlässig lesen. Sie kommen vor allem in der automatisierten Qualitätsprüfung und in der Automotive-Fertigung zum Einsatz.
Wo kommen 2D-Barcodes in Logistik und Produktion zum Einsatz?
Logistik und Lager
In der Logistik sorgen 2D-Barcodes für eindeutige Kennzeichnung von Ladeeinheiten, schnelle Wareneingangs- und -ausgangsbuchungen sowie transparente Lagerbestände. Die Matrix Codierung erlaubt es dabei, alle relevanten Informationen ohne zusätzliche Datenbankabfragen direkt im Code zu speichern — das beschleunigt jeden Scan-Vorgang und reduziert Abhängigkeiten von Netzwerkverbindungen im Lager.
Produktion und Rückverfolgbarkeit
In der Produktion sind 2D-Barcodes ein Schlüssel zur lückenlosen Rückverfolgbarkeit. Seriennummern auf Einzelteilebene, die Dokumentation von Produktionsschritten und die direkte Verknüpfung mit Maschinen- und Prozessdaten — all das lässt sich über Data Matrix Codes abbilden. Gerade im Automotive- oder Elektronikbereich ist die Matrix Codierung heute Standard, häufig in Kombination mit der Direktmarkierung auf Bauteilen.
Qualitätssicherung
Auch in der Qualitätssicherung spielen 2D-Barcodes eine zentrale Rolle. Prüfergebnisse lassen sich direkt einem Bauteil zuordnen, Prüfpläne werden über den Code sofort aufgerufen und bei Reklamationen ist die vollständige Nachvollziehbarkeit jedes Fertigungsschritts sichergestellt.
Vorteile für mobile Datenerfassung
In Verbindung mit mobilen Endgeräten entfalten 2D-Barcodes ihr volles Potenzial. Dank omnidirektionaler Lesbarkeit ist kein exaktes Ausrichten beim Scannen nötig — das beschleunigt jeden Arbeitsschritt merklich. Manuelle Eingaben werden drastisch reduziert, die Fehlerquote sinkt. Die Matrix Codierung ist dabei besonders gut für mobile Scanner und Industrie-Smartphones geeignet.
Praxisbeispiel: Matrixcodes mit Lösungen der IGH Infotec AG
In Kundenprojekten der IGH Infotec AG kommen 2D-Barcodes regelmäßig zur Identifikation von Bauteilen, Behältern und Fertigungsaufträgen zum Einsatz. Durch die standardisierte Matrix Codierung lassen sich Daten über die mobile Datenerfassungslösung erfassen und der Prozess nahtlos in SAP integrieren.
Typische Vorteile:
- Echtzeit-Transparenz über Materialflüsse
- Vereinfachte Rückverfolgbarkeit
- Messbare Effizienzsteigerungen
Fazit: 2D-Barcodes als Schlüssel für transparente Prozesse
2D-Barcodes haben sich als unverzichtbares Werkzeug in Logistik und Produktion etabliert. Dank moderner Matrix Codierung bieten sie hohe Datendichte, Robustheit und Flexibilität. Unternehmen profitieren von besserer Rückverfolgbarkeit, effizienteren Prozessen und zuverlässiger mobiler Datenerfassung. Damit sind 2D-Barcodes ein zentraler Baustein für transparente, digitale Wertschöpfungsketten.
